気流式フラッシュスクリーン乾燥機の説明書
Instruction of air-forced flash dryer
■仕様
 １００Ｖ仕様
　電力消費量は2000W程度なので20Aでの使用環境が必要です。
・重量：３０kg
■使途
Usage		 １）シルク印刷のインクを乾かすドライヤーです。
　（インクを定着させる乾燥機ではありません）
２）本ドライヤーは1色目をプリントして2色目にプリントする場合に
　ﾌﾟﾗｽﾃｨｿﾞﾙｲﾝｸを硬化させる用途で、仮乾機（約20秒）として使用します。
注）最終乾燥はコンベアー乾燥機或いはプレス機にて
　　　別途、インクを定着させる乾燥を行います。
■特質
Ｆｅａｔｕｒｅｓ		 １）遠赤外線の変調菅を使用しているので、すぐに温度が上昇する。
２）高い熱効率：
　　６個の加熱管（各々500Ｗ）によって、
　　高度の熱効率ｼｽﾃﾑで、むらなく温度は迅速に上昇する。
３）100ﾚﾍﾞﾙの階層的な温度調整ｼｽﾃﾑの採用しているので
　　温度のｺﾝﾄﾛｰﾙは正確にできる。
■組立
Installation		 １）運搬しやすいように、機械部品はノックダウン生産で
　　組み立てられていません。
２）使用する前にＣＤ（ビデオ）を見て、組み立ててください。
■操作
Operation
　　　　　　　　
　 　↓		 １）電源コードを接続、スイッチをオンにすれば
　　自動的に作動します。
２）デジタル計器のプラス(＋)またはマイナス（−）をクリックして
　前述の100ﾚﾍﾞﾙの温度調整ｼｽﾃﾑで、温度をコントロールします。

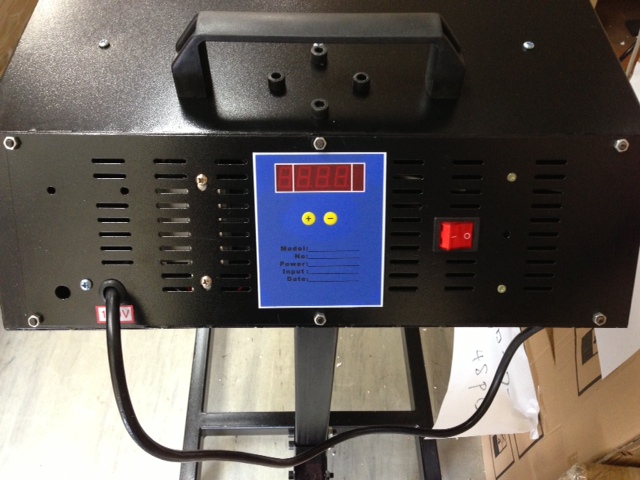

■ﾃﾞｼﾞﾀﾙ温度計
■テスト結果 【所与の条件】
　華氏75度（摂氏24℃）の室温下、乾燥機の周囲に気流のない条件下で
　設定温度と乾燥箱から３センチ下の実温度との関係を示すﾒｰｶｰによる
　ﾃｽﾄ結果は以下のとおりである。　　　　　　　　
(注）実温度は温度設定の６分経過以降に機械が示す数値である。　
　
設定（温度） 乾燥箱から３センチ下の実温度
A ３ 華氏１１４°F（摂氏４６℃）
B ９ 華氏１３１°F（摂氏５５℃）
C １２ 華氏１６８°F（摂氏７６℃）
D １５ 華氏２０４°F（摂氏９６℃）
E １８ 華氏２４８°F（摂氏１２０℃）
F ２１ 華氏２８９°F（摂氏１４３℃）
G ２４ 華氏３５６°F（摂氏１８０℃）
H ２７ 華氏３９０°F（摂氏１９９℃）
I ３０ 華氏４０６°F（摂氏２０８℃）
　　　
【参考事項】
　Tips		 １）室温や空気の流れによって、正確な温度測定に影響を及ぼすこともありえます。
　　何故なら温度計器は加熱管の上にあるので実際の温度を反映します。
２）一方、ユーザーが必要とする温度は加熱管の下方の温度なので
　　それは当然にデジタル計器の温度とは異なります。
３）この問題は、特殊なデジタル温度計器（下の写真）を使って解決できます。
　　この温度計で加熱菅のしたの温度測り、加熱管の上にある温度計器の温度を
　　ユーザーが必要とする温度に変えてください。

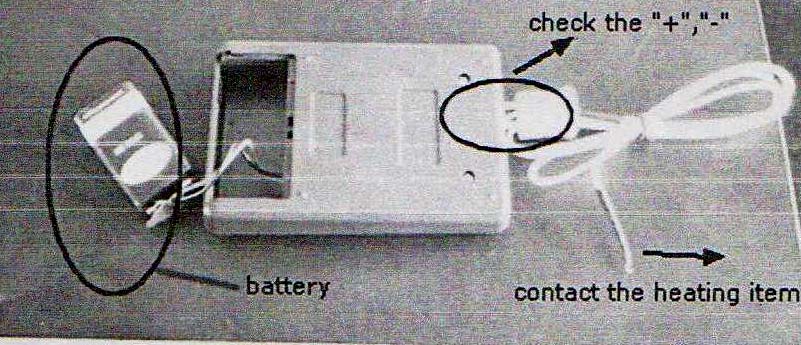

■特殊温度計
（温度テスト用）
■温度テスト方法 ◎上記の特殊なデジタル温度計器のコード先端（探り針）を
　　乾燥テーブルの上に置き、必要とされる乾燥温度と所与の参考ﾃﾞｰﾀを
　　セットしてください。
◎次に加熱後６分以上経過してから、、特殊なデジタル温度計器の示す温度が
　　乾燥に必要な温度と同じか、そうでないかをチェックしてください。

１）必要とされる乾燥温度より高い温度が示されるようでしたら
　　本体のデジタル計器の温度を下げてうまく調節してください。
2）必要とされる乾燥温度より低い温度が示されるようでしたら
　　本体のデジタル計器の温度を上げてうまく調節してください。

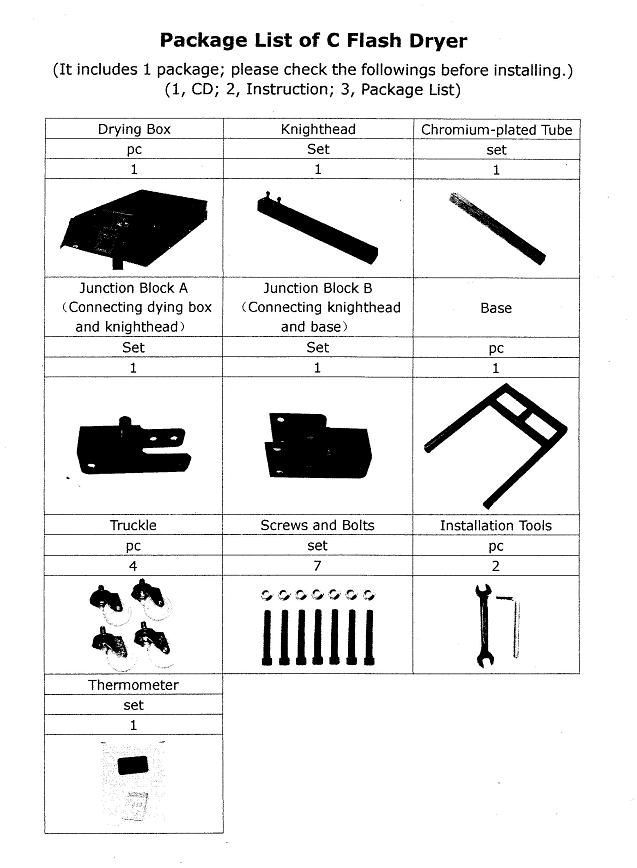

荷物の梱包明細
英文説明書（ご参考まで）
シルクスクリーン フラッシュドライヤー
Air-forced flash dryer
気流式乾燥機

Quick Details

■参考価格
FOB Price: US $718 - 980 / Set
Port: Port near to Factory
Quick Details
  • Plate Type: Screen Printer
  • Condition: New
  • Place of Origin: China (Mainland)
  • Brand Name: Pouch-Mail Inc
  • Model Number: SCdry270
  • Usage: Paper Printer
  • Automatic Grade: Automatic
  • Color & Page: Multicolor
  • Gross Power: 3000W (Max) (actual power 1200W-2100W) .
  • Dimensions(L*W*H): 85x49x36cm
  • Color: black
  • Voltage / Frequency: 220V / 50Hz (110V)
  • Wheel: with lock
  • Plug: 3 pin plug
  • Max height: 100cm
  • Low height: 62cm
  • Max drying size: 45x60cm
  • Control: Digital control
  • Type: IR light flash dryer

Packaging & Delivery

Packaging Detail: export carton with strap
Delivery Detail: 5 - 8 day after getting paid

Specifications

Simple flash dryer
1. Easy to operate
2. Far-infrared modulator tubes
3. Durable quality
4. popular for dry shirt

Simple t-shirt flash dryer, T-shirt flash dryer, IR light dryer, Flash dryer

Parameter:

Power: 3000W (actual power 1200W-2100W) .

GW.35KG (77LB)

Voltage: (110V)

Drying size: 45x60CM, (L24inch W 18inch)

Package 85x49x36cm (34*20*14)

Features:

1. it adopts the new designed intelligent instrument so when the temp reaches to the requirement. The machine will off automatically according to the set and keep the temp. This instrument can save 30%-60% electricity and owned by us, which is being applied patent.

2. The temp can be controlled, so it is suit for every kind of ink, especially for plastic ink. The temp can reach 270°C (518F) at the place 2cm below the heating tubes when the indoor time is 20°C (68F).

3. ‘U” shaped foundation is consistent with heating box stable, saving-space and overcoming the flaw caused by traditional”+”that easily gets knock and stuck.

4. The drying area is 45*65cm (24x18”) that make the heat efficiency higher and more practical for drying large area.

5. With six 500W far-infrared heating tubes, temperature increases quickly.

6. Behind the tubes is light-reflecting aluminum sheet that make the heat efficiency higher. And save more energy resource.

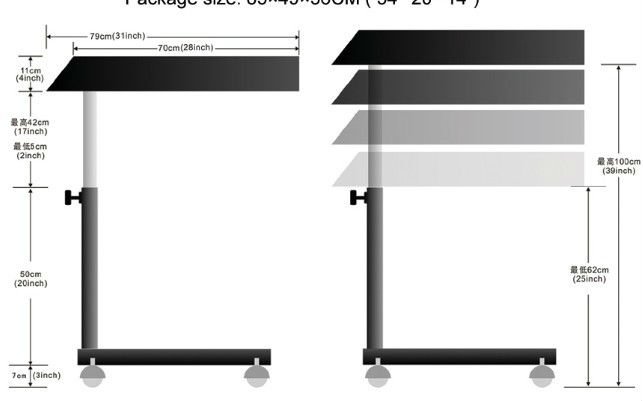

7. The height can be adjusted within 62-100cm (25-39”).

8. There are four universal wheels, two of which are brake wheels. Move at times; turn the brakes wheels after fixing the right position.

9. Sturdy design with powder coated housing to prevent rust.

10. For convenient installation, with the machine are all tools and instruction video that make customers install and operate easy.

11. Inside the carton, all the parts are separated packaged by high-strength cystosepiment and with splint on the top and bottom; outer carton, it adopts five ? lay corrugated carton and stretchable film, which will furthest reduce damage during transportation.



Simple t-shirt flash dryer
